6路通用汽车引出线

  [复制链接]
发表于 2012-5-16 11:46:51 | 显示全部楼层 |阅读模式

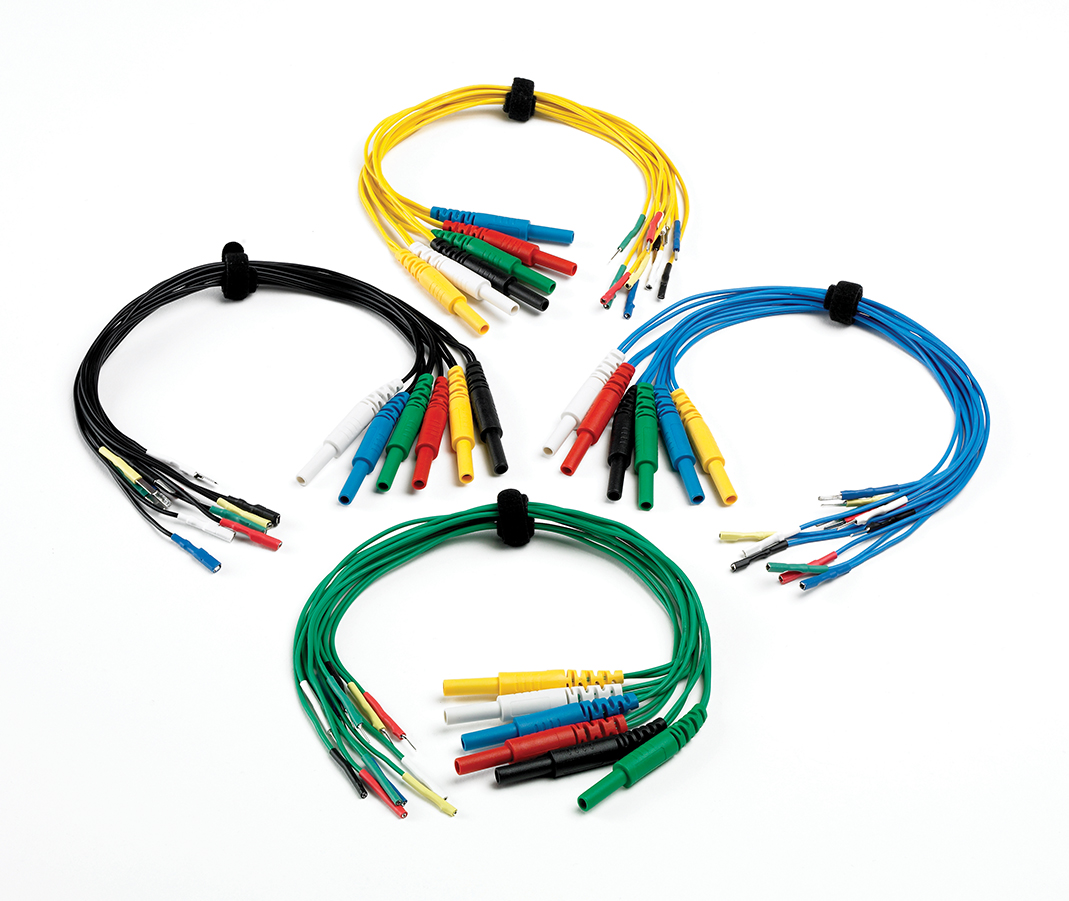

Pico的6路通用汽车引出线为适用于所有汽车而设计——避免了需要为发动机诊断准备很多专用的引出线。
6路通用引线

拥有6路通用引线,不需要刺穿被测部件的线缆绝缘层,也不需要从背后刺入线束接头。这些6路通用引线只需接入部件接头与线束接头之间,方便示波器从该引出线上拾取被测部件的电压与电流信号。

6路通用引线的接头有4种尺寸,如下:
·微: 0.6 mm
·小: 1.5 mm
·中: 2.3 mm
·大: 2.8 mm
适用于汽车上所有线缆插头。


使用示意图

图(1)



图(2)



使用Pico 6路通用引线注意点:

请在使用引出线之前阅读以下说明,Pico Technology不对由于不正确使用引起的损坏负有责任。这些引线适合有经验或专业的汽车技术人员使用,他们知道不正确使用的后果。
如果不正确连接,可能会引起示波器短路。短路会严重损坏装置,并且客户本人需支付维修的费用。


1.在移除多插头之前确保点火切断
2.在移除多插头过程中保持插头笔直——不要扭曲插头导致其与配对部分不成一条直线
3.公、母接线端都要连接
4.如果进行电阻测试,连接组件接线端。测试过程中确保点火切断
5.确保测试线中每一对以颜色配对的线连接到相应的公、母插头接线端
6.不要部分连接测试线
7.确保接线端定位正确
8.测试线远离热组件,例如排气系统
9.测试线远离活动件,例如发电机传动带
10.测试线远离散热风扇

价格:1套6路通用引线(包含4种尺寸),
开票:1800元/套,不开票:1650元/套。

淘宝网购买
回复

使用道具 举报

发表于 2015-7-12 16:02:57 | 显示全部楼层
,这线材品质咋这么好呢! 要参加活动啊
